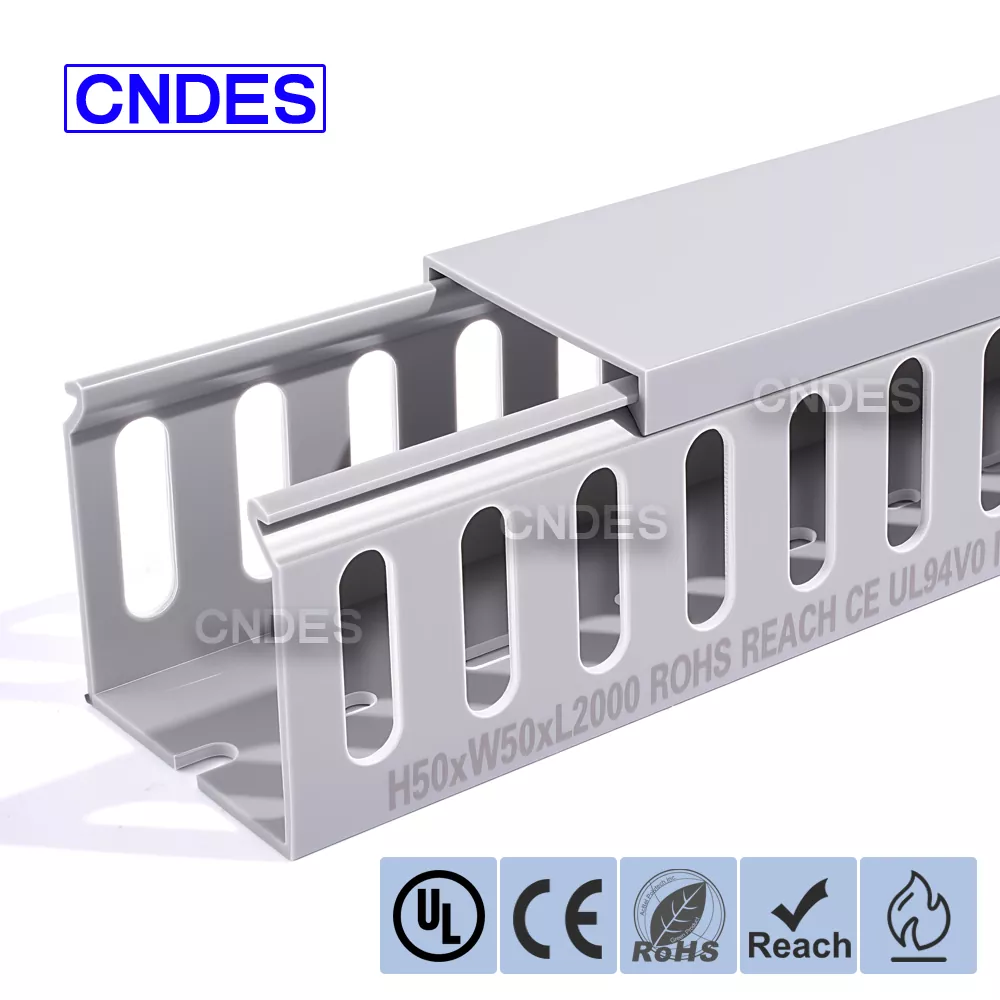

५० × ५० स्लटेड PVC फिंगर प्रकार तारिङ डक्ट

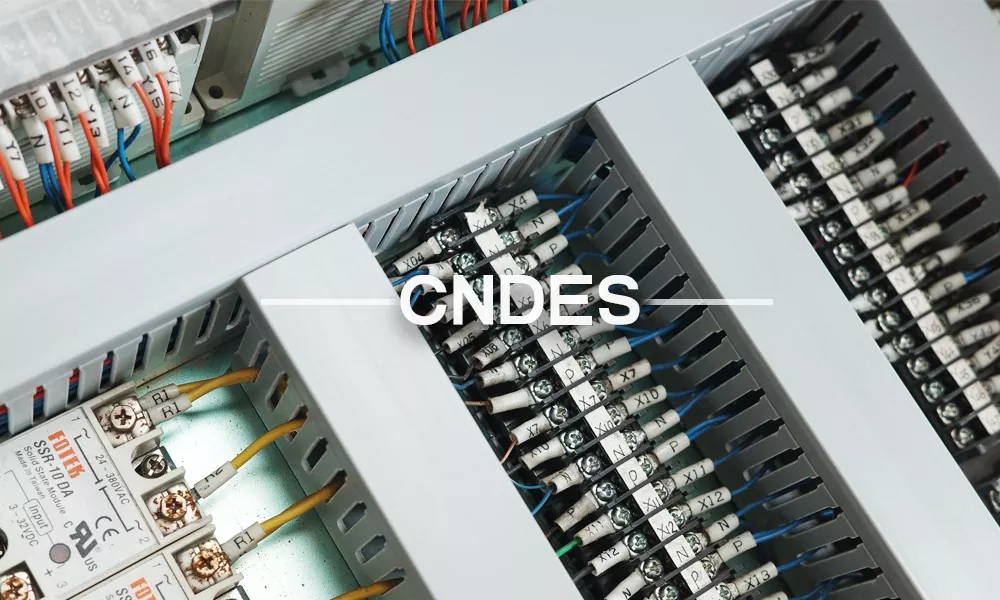

अनुकूलित 50×50 स्लटेड PVC फिंगर प्रकार तारिङ डक्ट विद्युतीय प्यानलहरू, स्वचालन क्याबिनेटहरू, र औद्योगिक नियन्त्रण प्रणालीहरूमा कुशल केबल संगठनको लागि डिजाइन गरिएको हो। सन्तुलित स्क्वायर प्रोफाइल र फिंगर-टाइप ओपन स्लटहरू प्रस्तुत गर्दै, यो तारिङ डक्टले छिटो केबल शाखा, सफा राउटिङ, र सजिलो मर्मतसम्भार सक्षम बनाउँछ।

CNDES द्वारा निर्मित, एक पेशेवर PVC तारिङ डक्ट निर्माता र चीन मा आपूर्तिकर्ता, यो मोडेल लचिलोपन, सुरक्षा, र दीर्घकालीन स्थायित्व आवश्यक अनुप्रयोगहरूमा व्यापक रूपमा प्रयोग गरिन्छ।

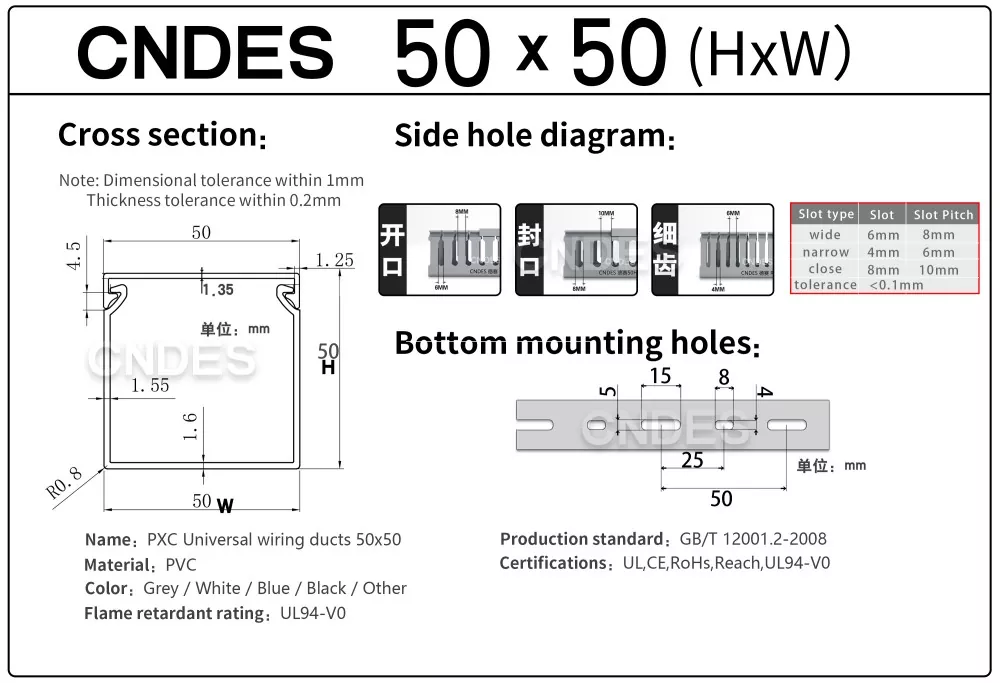

50*50-विशिष्टता कागजात

प्रयोगको लागि निर्देशनहरू

1. पूर्व-स्थापना तयारी

स्थापना गर्नु अघि, केबलको मात्रा, केबल व्यास, र स्थापना वातावरण, जस्तै उपलब्ध ठाउँ र सञ्चालन तापमान अनुसार उपयुक्त कन्ड्युट साइज र स्लट चौडाइ चयन गर्नुहोस्।

उदाहरणका लागि, साँघुरो औंला-प्रकार स्लट डिजाइनहरू उच्च-घनत्व घटक क्षेत्रहरूको लागि उपयुक्त छन्, जबकि फराकिलो स्लटहरूले ठूला केबल बन्डलहरूको सजिलो मार्गलाई अनुमति दिन्छ।

गुणस्तर 50 × 50 स्लटेड PVC फिंगर प्रकार तारिङ डक्ट स्थापना गर्दा, केबल रूटिङ मार्ग अग्रिम योजना बनाउनुहोस् र भित्ताहरूमा वा विद्युतीय क्याबिनेटहरू भित्र माउन्टिङ स्थितिहरू चिन्ह लगाउनुहोस्। तीखो किनाराहरू, अत्यधिक कम्पन वा उच्च तापक्रम भएका क्षेत्रहरूलाई बेवास्ता गर्नुहोस्।

सही स्थिति र सहज मार्ग सुनिश्चित गर्न टेप मापन र मार्कर प्रयोग गर्नुहोस्।

स्क्रू ड्राइभर, पावर ड्रिल (यदि ड्रिलिंग आवश्यक भएमा), स्तर, र काट्ने उपकरणहरू जस्तै आरा वा समर्पित तारिङ डक्ट कटर सहित आवश्यक उपकरणहरू तयार गर्नुहोस्।

2. आधार रेल सुरक्षित गर्दै

यदि भित्ता वा क्याबिनेटमा माउन्ट गर्दै हुनुहुन्छ भने, चिन्हित बिन्दुहरूमा प्वालहरू बोर गर्न पावर ड्रिल प्रयोग गर्नुहोस्। विस्तार एङ्करहरू वा प्लास्टिक एङ्करहरू घुसाउनुहोस्। सुनिश्चित गर्नुहोस् कि ड्रिल प्वालको व्यास एंकर साइजसँग मिल्छ र ठूलो प्वालबाट अस्थिरता रोक्न। स्लटेड PVC फिंगर टाइप वायरिङ डक्ट बेस रेललाई माउन्टिङ पोइन्टहरूसँग पङ्क्तिबद्ध गर्नुहोस् र रेल सुरक्षित छ र डगमगाउन नदिने कुरा सुनिश्चित गर्न स्क्रू ड्राइभरको प्रयोग गरी स्क्रूलाई कस्नुहोस्। कन्ड्युटको पूर्व-ड्रिल गरिएको माउन्टिंग प्वालहरू प्रयोग गरेर प्राथमिकता दिनुहोस्। यदि थप फिक्सिङ बिन्दुहरू आवश्यक छ भने, आफैं प्वालहरू ड्रिल गर्नुहोस्। आधार च्यानलको तेर्सो पङ्क्तिबद्धता जाँच गर्न स्तर प्रयोग गर्नुहोस्, पछिको कभर प्लेट स्थापना वा केबल झुकावमा कठिनाइहरू रोक्न। समायोजन पछि, शिफ्टिंग रोक्नको लागि स्क्रूहरू पुन: कडा गर्नुहोस्।

3. केबल संगठन र सम्मिलन

केबलहरू सम्मिलित गर्नु अघि, तिनीहरूलाई कार्य अनुसार समूहबद्ध गर्नुहोस् - जस्तै पावर केबलहरू, सिग्नल केबलहरू, वा डाटा केबलहरू - र आवश्यक भएमा तिनीहरूलाई लेबल गर्नुहोस्। केबल व्यास स्लट चौडाइ संग उपयुक्त छ कि जाँच गर्नुहोस्।

उच्च कार्यसम्पादन 50×50 स्लटेड PVC फिंगर टाइप वायरिङ डक्टको साइड स्लटहरू वा अन्तिम ओपनिङहरू मार्फत केबलहरू बिस्तारै घुसाउनुहोस्, केबल इन्सुलेशनलाई हानि पुऱ्याउन सक्ने अत्याधिक तान्नुबाट जोगिन।

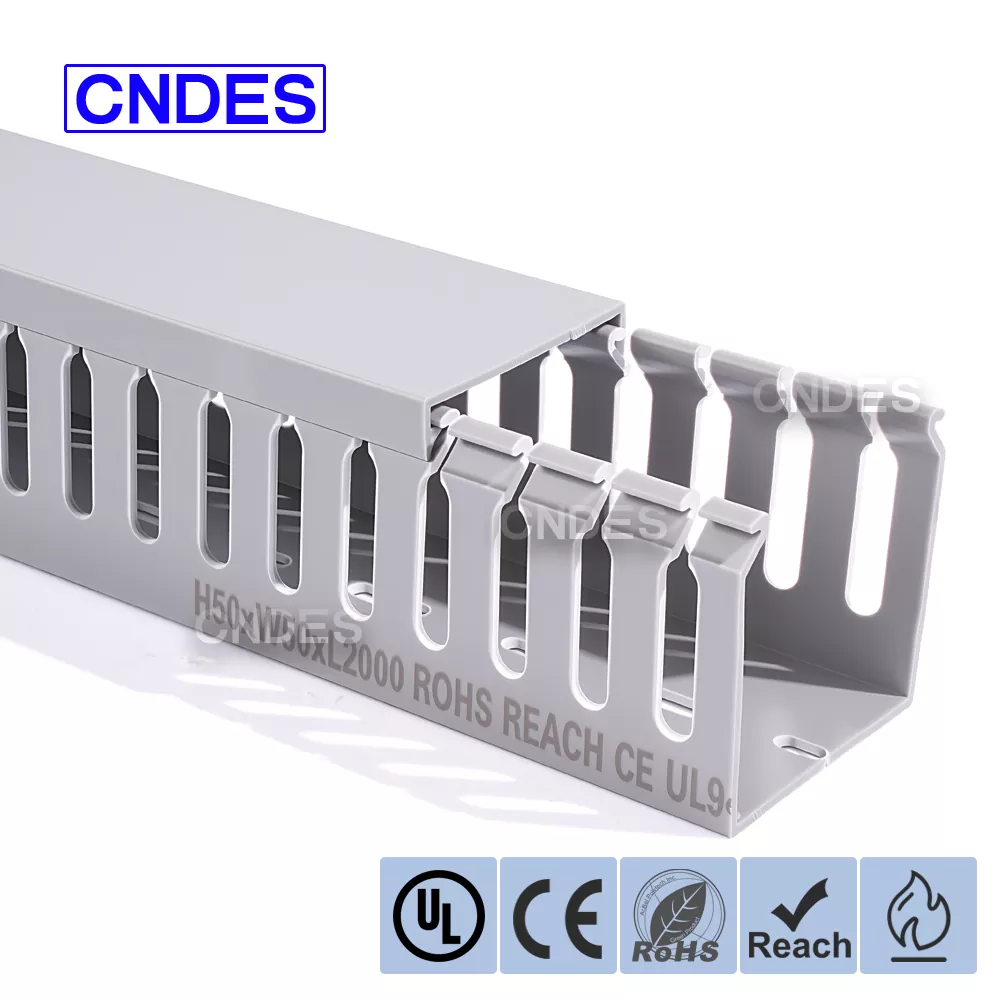

ठूला केबलहरूको लागि, व्यक्तिगत स्लट "औँलाहरू" लाई प्रि-कट लाइनहरूमा हटाउन सकिन्छ वा फराकिलो ओपनिङहरू सिर्जना गर्न काट्ने उपकरणहरू प्रयोग गरेर ट्रिम गर्न सकिन्छ।

संगठन र भविष्य मर्मत सुधार गर्न तहहरूमा केबलहरू मिलाउनुहोस्। एउटा सामान्य अभ्यास भनेको हस्तक्षेप कम गर्न पावर केबलहरू तल र माथिल्लो तहमा सिग्नल केबलहरू राख्नु हो।

4. कभर प्लेट स्थापना

कभर प्लेटलाई आधार च्यानलसँग पङ्क्तिबद्ध गर्नुहोस्, कभर प्लेटका किनारहरू आधार च्यानलको क्लिप वा स्लाइड ग्रूभहरूसँग पूर्ण रूपमा संलग्न छन् भन्ने सुनिश्चित गर्नुहोस्। कभर प्लेटहरू स्लाइड गर्नका लागि, तिनीहरूलाई एक छेउबाट भित्र स्लाइड गर्नुहोस्; क्लिप-अन प्रकारहरूको लागि, स्थितिमा लक नभएसम्म थिच्नुहोस्। कभर प्लेटलाई बेस च्यानलमा बलियोसँग सुरक्षित गर्नको लागि दृढतापूर्वक थिच्नुहोस्। स्लटेड PVC फिंगर टाइप वायरिङ डक्टको लागि, कभर प्लेटलाई लक गरिएको स्थितिमा घुमाउनुहोस्। स्थानीयकृत लिफ्टिंग रोक्नको लागि स्तरको लागि कभर प्लेट निरीक्षण गर्नुहोस् जसले धुलो प्रवेश गर्न अनुमति दिन्छ। धूलो वा विदेशी वस्तुहरू कन्ड्युटको भित्री भागमा प्रवेश गर्नबाट रोक्नको लागि कभर प्लेट सुरक्षित छ भनी प्रमाणित गर्नुहोस्। यदि परिष्कृत सील आवश्यक छ भने, कभर प्लेटको किनारहरूमा सीलेन्ट लागू गर्नुहोस् (पीवीसी-कम्प्याटिबल टाँसेको चयन गर्नुहोस्)।

5. विशेष परिदृश्य ह्यान्डलिंग

ठाडो सतहहरूमा स्थापना गर्दा, चिप्लनबाट जोगिन एन्टि-स्लिप डिजाइनहरू (जस्तै रबर प्याड वा स्न्याप-प्रबलित प्रकारहरू) भएका कभरहरू चयन गर्नुहोस्। कभरहरू गुरुत्वाकर्षण ढिलोबाट सुरक्षित रहन सुनिश्चित गर्न ठाडो रूपमा स्थापित स्लटेड PVC फिंगर प्रकार तारिङ डक्टको आवधिक रूपमा निरीक्षण गर्नुहोस्। सीमित स्थानहरूमा, उपयुक्त लम्बाइहरूमा नालीहरू काट्नुहोस् (सफा, फ्लस किनाराहरू कायम राख्न विशेष काट्ने उपकरणहरू प्रयोग गरेर)। काटिसकेपछि, तीखोपनको लागि काटिएको किनारा निरीक्षण गर्नुहोस्। केबल वा अपरेटरको चोट रोक्न आवश्यक भएमा घर्षण कागजको साथ बालुवा। यदि परिवेशको तापक्रम कन्ड्युटको माथिल्लो तापक्रम सीमा (जस्तै, 50°C वा 85°C) मा पुग्छ भने, उच्च-तापमान-प्रतिरोधी मोडेल चयन गर्नुहोस् वा थप तातो अपव्यय उपायहरू लागू गर्नुहोस्। उदाहरणका लागि, नालीको वरिपरि भेन्टिलेसन ठाउँ सुरक्षित गर्नुहोस् वा कूलिङ फ्यानहरू स्थापना गर्नुहोस्।

चीनमा भरपर्दो 50×50 स्लटेड PVC औंला प्रकार तारिङ डक्ट आपूर्तिकर्ता वा निर्माता खोज्दै हुनुहुन्छ?

नमूनाहरू, प्राविधिक रेखाचित्रहरू, वा कारखाना-प्रत्यक्ष उद्धरण प्राप्त गर्न आज CNDES लाई सम्पर्क गर्नुहोस्।
